概 述

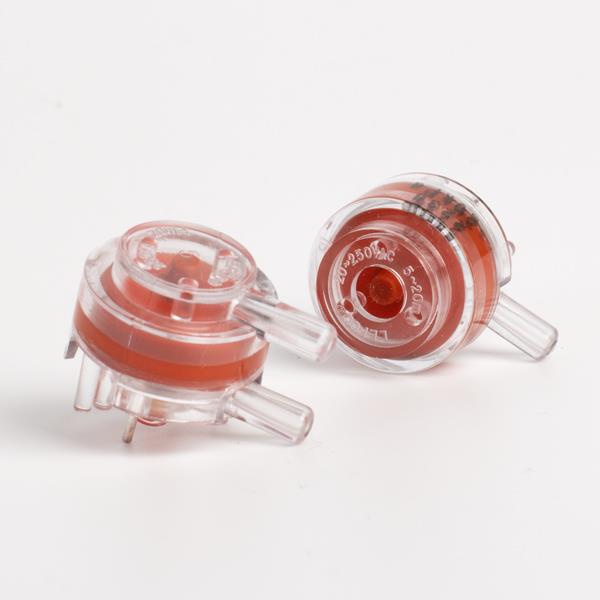

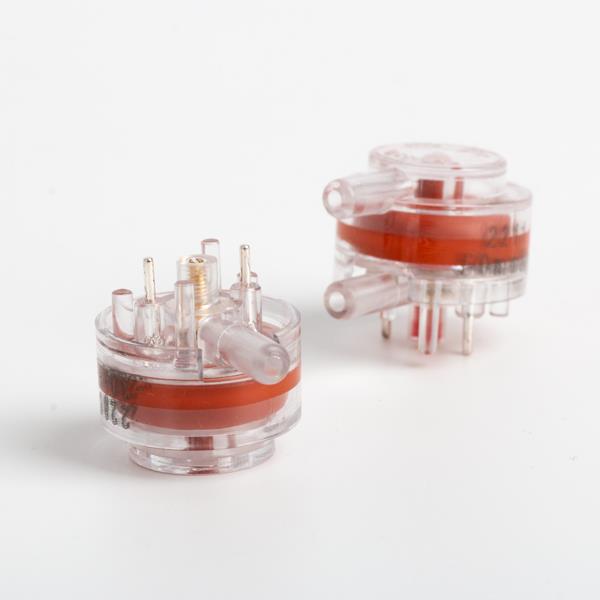

LFS-01壓力開關作為壓力系統的控制部件可與印刷電路板直連接，性能穩定。該開關用于檢測負壓幾乎無任何滯后。
LFS-01訂貨編號
|
LFS-0 1 0 0 0 W10 R120-V90 |
|
A B C D F F 以mbar 為單位的壓力設定點 |
|
A接口類型 |
B接處部件 |
C接口尺寸 |
D 接線 |
E接口旋轉角度 |
F壓力設定點 |
|
D=帶正負壓接口 |
0=黃銅鍍銀 |
0=4mm直插管 |
0=不帶接線 |
0=對齊 |
V90=負壓90mbar |
|
0=只帶負壓接口 |
G=黃銅鍍金 |
/ |
Wxx=接線長度 |
1=R120,接口角度120 |
P90=正壓90mbar |
|
/ |
/ |
/ |
單為英寸 |
2=R180,接口角度180° |
/ |
|
/ |
/ |
/ |
如：W10=10英寸接線 |
/ |
/ |
|
/ |
/ |
/ |
端子可按客戶要求提供 |
/ |
/ |
技術參數
型號 LFS-01
介質
非腐蝕性氣體，無凝結水
電氣功能
單極控制(常開)
額定電流、電壓
20mA,125/250V~
環境溫度
-10℃~+90℃
電氣連接
焊接腳直徑1.0mm,間距10mm;或可配接線和接插端子
壓力范圍
正壓：10-800mbar,負壓： -10-800mbar
最大工作壓力
1000mba
接口形式
外徑4mm
