概 述

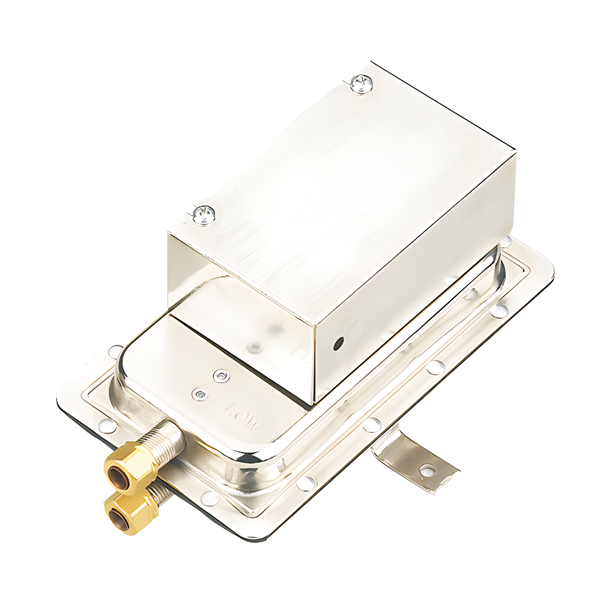

LF35系列風壓開關廣泛應用于樓宇自動化的空氣流量控制，檢測過濾器阻塞，風扇抽氣，各種管道中的空氣流動，及其它能源控制方面的應用。該系列開關可測量正壓，負壓及差壓。
金屬外殼內有隔膜、校準彈簧、微動開關等。接口位于隔膜的兩邊，連接管采用6.35mm鋼管或硬管，用螺母連接。外防護罩避免意外接觸到開關觸點螺絲和調整螺絲。
技術參數
|
型號 |
LF35-1 |
LF35-2 |
|
介質 |
空氣 |
|
|
安裝位置 |
使膜片處于豎直平面的任何方向 |
|
|
可調范圍 |
0.5±0.05Mbar-30mbar |
0.5±0.05mbar-5mbar |
|
壓差范圍 |
壓差不可調 |
|
|
最大壓力 |
30mbar |
|
|
操作溫度 |
-40℃~＋82℃ |
|
|
額定電壓、電流 |
277VAC,10A(非感應) |
|
|
接口形式 |
連接管可采用6.4mm銅管或次硬管,用螺母鏈接， |
|
|
接觸方式 |
單刀雙擲 |
|
LF35訂貨編號
|
LF35 -1 1 A 1-P0.5mbar |
|
A B C D 壓力設定值：正壓0.5mbar, Vx表示負壓(單位：mbar),Px表示正壓(單位：mbar)P0.5表示壓力為正壓0.5mbar |
|
編碼 |
壓力范圍 |
接口類型 |
安裝板類型 |
有無接線保護罩 |
|
1 |
A 0.15mbar-30mbar |
B φ6.4mm銅管接口 |
C安裝板A |
D有 |
|
2 |
0.15mbar-5.0mbar |
φ6.4mm軟管直插接口 |
(無B) |
/ |
