概 述

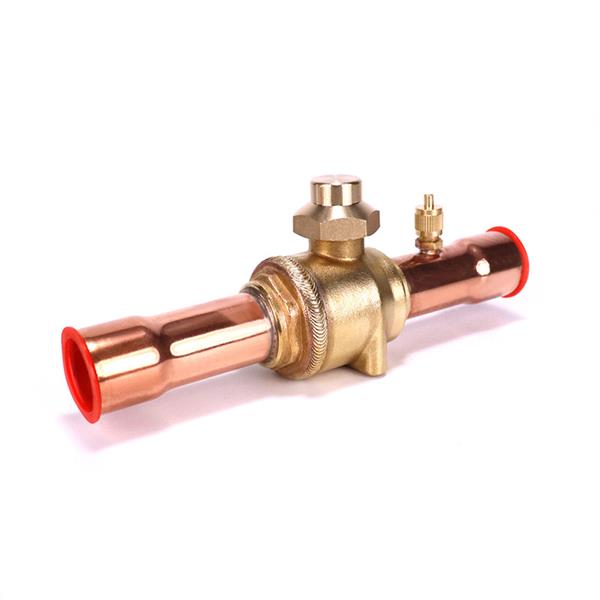

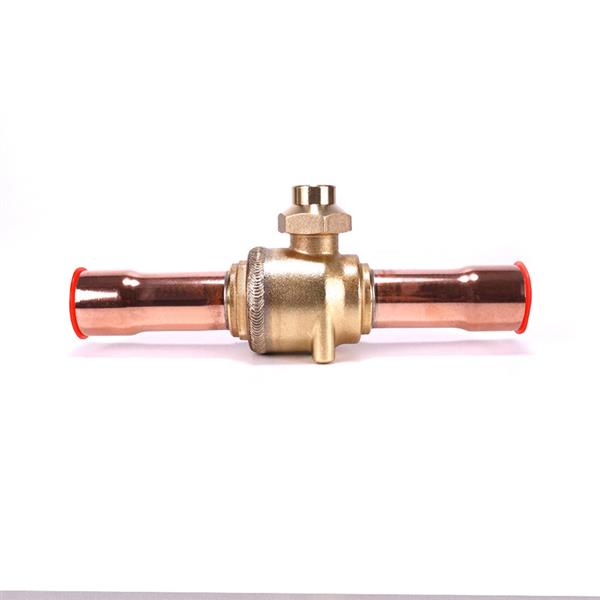

球閥是手動調節的截止閥,適用于雙向流動，用于冷凍、冷藏和空氣調節裝置的液體、吸氣和熱氣管路上，閥座與密封處具有很好的密封性，球閥為直通型，可提供最大的流量，同時該閥的工作溫度范圍寬，球閥配有一個帶二次密封的密封帽。
外形尺寸
型號
A
C
D
d
E
F
K
M
J
H
L
LFBV-6s
57
6
6.5
10
14
0
32.5
M4
20
44
110
LFBV-10s
65
8
10.1
10
14
0
32.5
M4
26
44
126
LFBV-12s
67
10
12.8
12
14
0
32.5
M4
26
44
130
LFBV-10
73
9
10.1
16
14.5
2
38
M4
30
50
138
LFBV-12
83
10
12.8
16
14.5
2
38
M4
30
50
159
LFBV-16
83
12
16.1
16
14.5
2
38
M4
30
50
159
LFBV-19
97
14
19.1
19
16.5
3
42
M4
36
58
185
LFBV-22
96
17
22.3
22
19
3
43
M4
36
58
185
LFBV-28
108
20
28.7
28
24
4
52.5
M4
44
66
208
LFBV-35
130
25
35.2
35
30
5
64
M6
44
80
251
LFBV-42
145
29
41.5
41.3
35
6
74
M6
56
87
281
LFBV-54
157
35
54.2
54
45.5
9
83.5
M6
56
106
305
LFBV-67
157
37
67
54
45.5
9
83.5
M6
63
106
305
LFBV-79
157
40
79.6
54
45.5
9
83.5
M6
63
106
305
LFBV-67A
171
37
67
66.8
54
16
94
M6
72
117
343
LFBV-79A
207
37
79.6
79.4
64
16
104
M6
80
117
413
選型表
型號
規格
通徑
Kv值(m3/h)
型號
規格
通徑
Kv值(m3/h)
LFBV-6s
1/4(φ6)
φ10
2
LFBV-28
1-1/8(φ28)
φ25
52.0
LFBV-10s
3/8(φ10)
φ10
5.7
LFBV-35
1-3/8(φ35)
φ31
80
LFBV-12s
1/2(φ12)
φ10
5.7
LFBV-42
1-5/8(φ42)
φ37
121
LFBV-10
3/8(φ10)
φ14
5.7
LFBV-54
2-1/8(φ54)
φ50
200
LFBV-12
1/2(φ12)
φ14
10.6
LFBV-67
2-5/8(φ67)
φ50
200
LFBV-16
5/8(φ16)
φ14
14.1
LFBV-79
3-1/8(φ79)
φ50
200
LFBV-19
3/4(φ19)
φ16
20.4
LFBV-67A
2-5/8(φ67)
φ60.5
310
LFBV-22
7/8(φ22)
φ19
28.2
LFBV-79A
3-1/8(φ79)
φ73
700
技術參數
常規 數值
適用制冷劑
HCFC or HFC(客戶選擇)
適用介質溫度
-40~+120℃
最大工作壓力
4.5MPa
最大耐壓壓力
6.5MPa
制冷劑年泄漏量
≤2g R22/a
