概 述

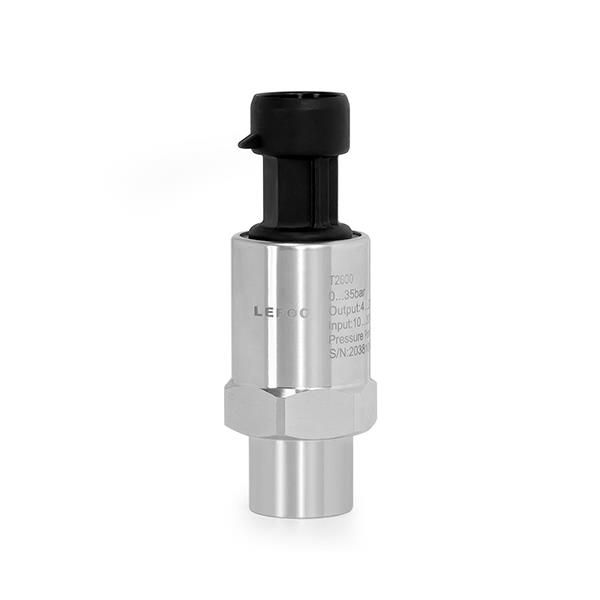

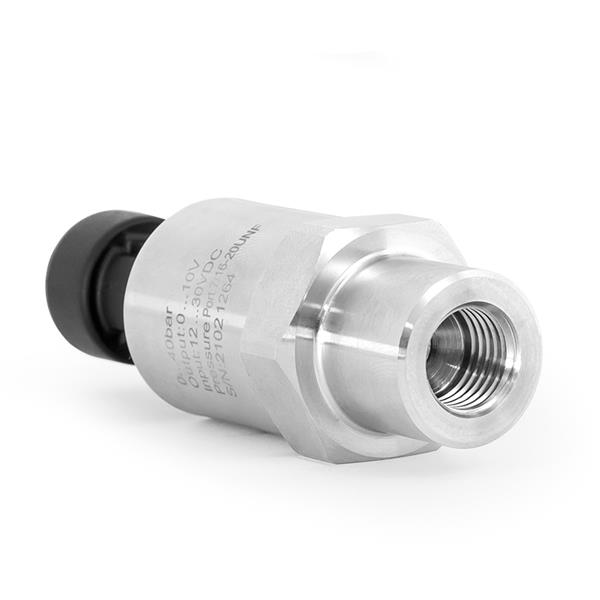

LFT2600制冷壓?變送器采??性能的感壓芯體，配合先進的電路處理和溫度補償技術，將壓?變化轉化為線性的電壓信號。產品體積?、易于安裝，采?不銹鋼外殼隔離防腐，使?溫度范圍?適?于測量與接觸部分材質相兼容的?體和液體等介質，?泛應?于空調、冷凍、冷卻系統等測試系統中流體介質壓?的測量。
技術參數
量程
0~10...50Bar
最大過載
1.5倍量程
精度①
±2.0%F.S(-30~120°℃)/±0.8%F.S(-40~40°℃)
工作溫度
-40~120°C
儲存溫度
-40～120C
供電電源
4.75~5.25VDC
輸出
0.5~4.5VDC
冷媒介質
R12,R22,R32,R134a,R404a,R407C,R410a,R502,R507
壓力接口
7/16-20UNF內螺紋/7/16-20UNF外螺紋
電氣接頭
派克插頭
壓力形式
表壓G
外殼防護
IP67
認證項目
RoHS、歐盟電器安全標準CE
選型說明
代號及說明
備注
LFT2600
型號
量程
0～10..50Bar
量程范圍
M
M =MPa
B
B =Bar
計量單位
V05
V05=0.5～4.5V(三線制
輸出信號
0.8
0.8=0.8%F.S
精度等級
2.0
2.0=2.0%F.S
P
P=(派克插頭
電氣連接
A
A=7/16-20UNF外螺紋
壓力接口
B
B=7/16-20UNF內螺紋
1.0
1.0=1m
出線長度
LFT2600 0-50 B V05 2.0 P A 1.0
選型舉例
