概 述
LFM52系列微差壓變送器是我司新推出的一款差壓變送器，既有多量程傳感器的靈活性，又有單量程傳感器的高性能，是工業應用的理想產品。該差壓變送器內置多種可選的壓力范圍和單位選擇，通過內置的撥碼開關可以方便的進行現場調整，采用IP65防護等級的外殼，并配備便于布線的不銹鋼導管接頭，適用于暖通空調（HVAC）、能源管理系統、VAV及風扇控制、環境污染控制、靜態管路和潔凈室壓力、煙霧罩控制、烘箱增壓及爐通風控制等領域。
技術參數
|
測量介質 |
空氣或者中性氣體 |
|||
|
壓力量程 |
±100Pa, ±1000Pa,±10000Pa |
|||
|
允許過壓 |
5KPa(LFM526);10KPa(LFM520);80KPa(LFM522); |
|||
|
精度 |
±1%F.S |
|||
|
工作溫度 |
-20℃~70℃ |
|||
|
補償溫度 |
-10℃~60℃ |
|||
|
存儲溫度 |
-40℃~70℃ |
|||
|
響應時間 |
0.5s(默認)/1.0s/2s/4s |
|||
|
防護等級 |
IP65 |
|||
|
壓力接口 |
金屬倒刺接口，φ6.2mm |
|||
|
電氣連接 |
二線制 |
三線制 |
四線制 |
六線制 |
|
輸出信號 |
4～20mA(無背光) |
0～5VDC/0～10VDC |
RS-485 |
4～20mA&0～10VDC |
|
供電電源 |
12～30 VDC |
12～30VDC/24VAC±20% |
9～30 VDC |
12～30VDC/24VAC±20% |
|
功耗 |
≤1.5W |
|||
|
外殼材質 |
UL94-V0/PC |
|||
|
通訊 |
RS-485標準接口，Modbus RTU協議 |
|||
|
認證項目 |
ROHS認證，歐盟CE認證 |
|||
|
電磁兼容性 |
EN 61326-1 |
|||
|
顯示方式 |
LCD背光數字顯示 |
|||
選型說明
|
代號及說明 |
備注 |
|||||||
|
LFM52 |
微差壓變送器 |
型號 |
||||||
|
|
6 |
-100～100pa |
量程范圍 |
|||||
|
0 |
-1000～1000Pa |
|||||||
|
2 |
-10000～10000Pa |
|||||||
|
|
|
N |
無顯示屏 |
是否帶顯示 |
||||
|
O |
有顯示屏 |
|||||||
|
|
A |
4～20mA和0～10V(同時輸出 |
輸出類型 |
|||||
|
B |
4～20mA(兩線制)(無背光) |
|||||||
|
C |
0～10V(三線制) |
|||||||
|
D |
0~5V(三線制) |
|||||||
|
E |
RS-485通訊 |
|||||||
|
E1 |
RS-485通訊(帶隔離) |
|||||||
|
|
|
C |
±1.0%FS |
精度等級 |
||||
|
|
||||||||
|
LFM52 6 O B C |
選型舉例 |
|||||||

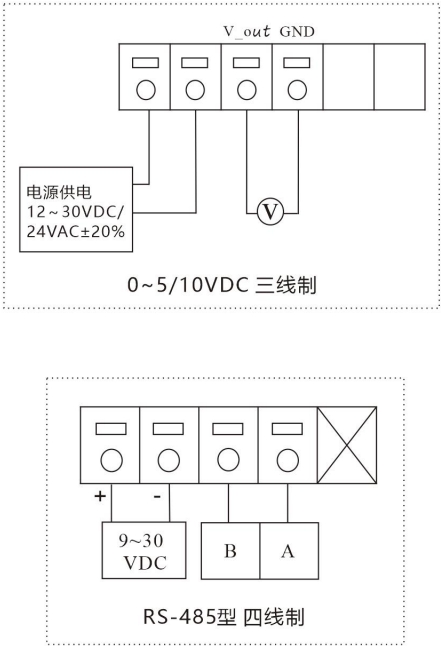

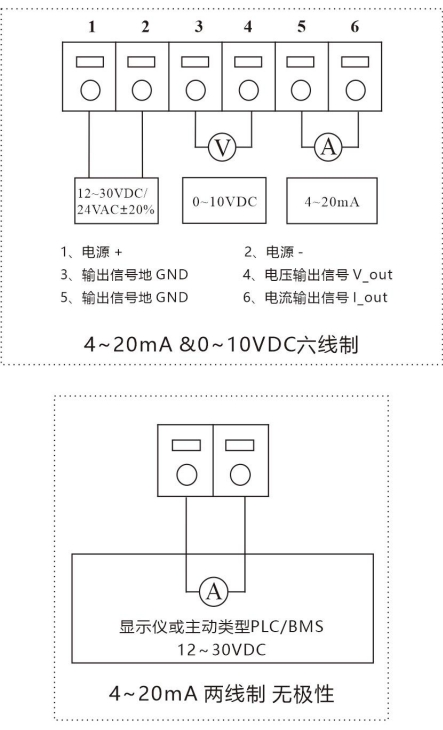

1、接線方式
2、安裝方式

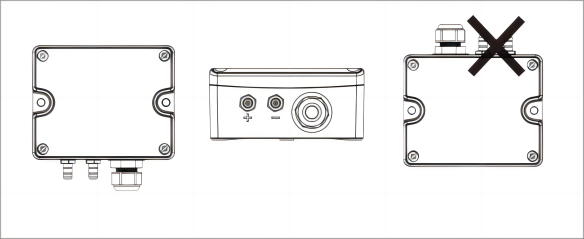

安裝時請注意安裝位置和方向
①撥碼開關未撥到位，下電重?fù)芎笾匦聠?dòng)。
①加載壓力是否超過爆破壓力直接沖壞壓力芯體；
②使用介質是否存在腐蝕性或者與所購產品適用介質存在出入(現有微壓差變送器均為無腐蝕性氣體);
③檢查進氣軟管有無異物阻塞(顆粒物或者水柱)或泄漏；
④使用環境溫度是否超出補償溫度范圍(微壓差變送器溫度補償范圍-10~60℃);
⑤有無在加壓情況下進行清零誤操作，如有則在確定無輸入壓力狀
態下再次清零；
①檢查輸出線連接是否正常；
②三線制輸出則需檢測變送器與控制儀表共地是否正常(即地線必須相連);
③檢查負載電阻選用是否恰當。
①待漂移穩定后進行清零操作。
*顯示-FULL/FULL代表當前壓力值超出該傳感器量程上下限!
