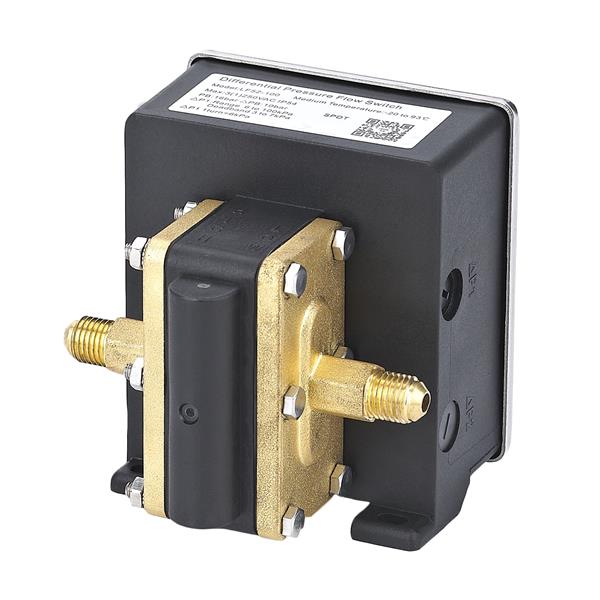

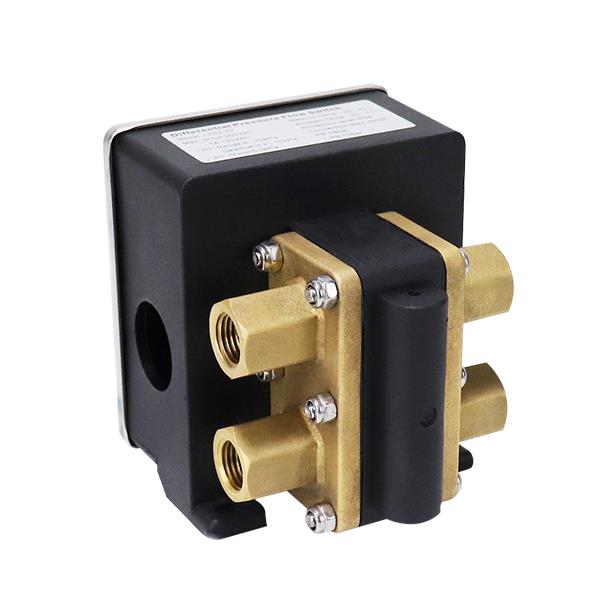

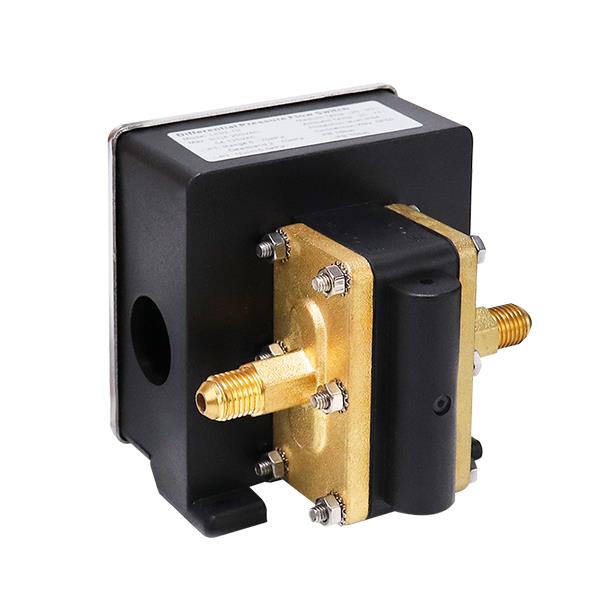

概 述
LF52系列壓力開關是一款可調式壓差開關、可調雙設定點壓差開關。是靶式流量開關的替代品，可以避免冷水機組每年需要更換靶式流量開關的弊端。針對少量使用且對壓差值有不同要求的應用場合而開的，廣泛應用于工程檢測水過濾器、泵、熱交換器等冷水機組及盤管等的壓差。當系統中水流量（壓差）上升或下降到設定值時，輸出一個報警或切斷功能的信號提供給自控系統，也可以用做指示泵或水過濾器的狀態。
單設定點是控制一段管道前后端壓差值的高/低限位。雙設定點是控制一段管道前后端壓差值的高和低限位亦可控制兩段管道前后端壓差值的高/低限位。
LF52訂單編號
|
LF52-A-B-C-D |
|
|
|
|
A產品設定點 |
B接頭螺紋 |
C說明書 |
D接線護套 |
|
單點設定(不能配雙頭) |
7/16"UNF單頭(外螺) |
中、英文 |
橡膠格蘭頭PG16 |
|
雙點設定 |
G1/4”單頭(內螺) |
中文 |
塑料格蘭頭PG16 |
|
G1/4“雙頭(內螺) 英文 黃銅鍍鎳格蘭頭PG16 |
|||
技術參數
介質
水、空氣、油等非腐蝕性介質
接觸方式
單/雙組SPDT(微動)
電氣規格
3A250VAC 5A 125VAC
保存溫度
-29~82℃
使用環境溫度
-20~71℃(流體)
使用介質溫度
-20～93℃(流體)
高低壓側接口
7/16"UNF單頭(外螺);
最大允許靜壓
16bar
最大允許壓差
10bar
設定點重復性偏差
±1%
防護等級
I P54
附件可選(無要求一律選默認)
轉換的毛細管
G1/4"單頭(內螺);G1/4"雙頭(內螺)
選型參考
可調式
型號
壓差可調范圍kPa
回差kPa
擰一圈變量kPa
單設定點
52-15
5-15
1-3
1
52-30
5-30
1-3
2.2
52-70
6-70
3-5
5.5
52-100
6-100
3-5
6.5
52-200
10-200
5-7
16
52-300
20-300
6-9
25
52-400
30-400
6-12
38
雙設定點
52-30/100
5—30/6—100
1—3/3—5
2.2/6.5
52-70/100
6—70/6—100
3—5/3—5
5.5/6.5
52-100/100
6—100/6—100
3—5/3—5
6.5/6.5
52-100/200
6—100/10—200
3—5/5—7
6.5/16
52-200/200
10—200/10—200
5—7/5—7
16/16
52-300/300
20—300/20—300
6—9/6—9
25/25
52-400/400
30—400/30—400
6—12/6—12
38/38
