概 述

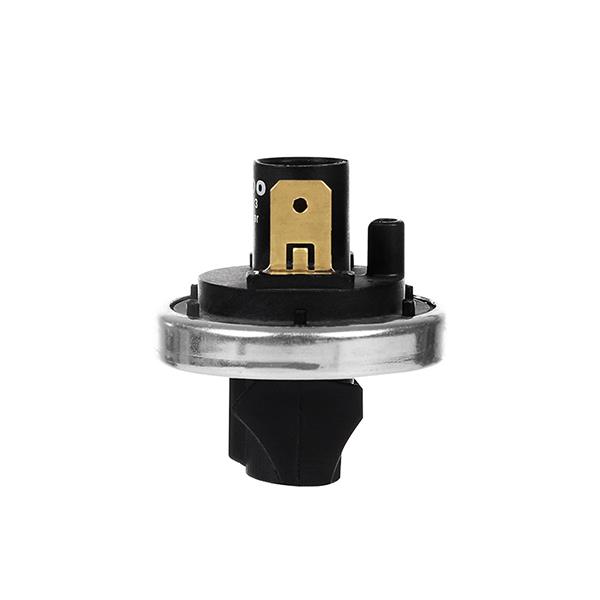

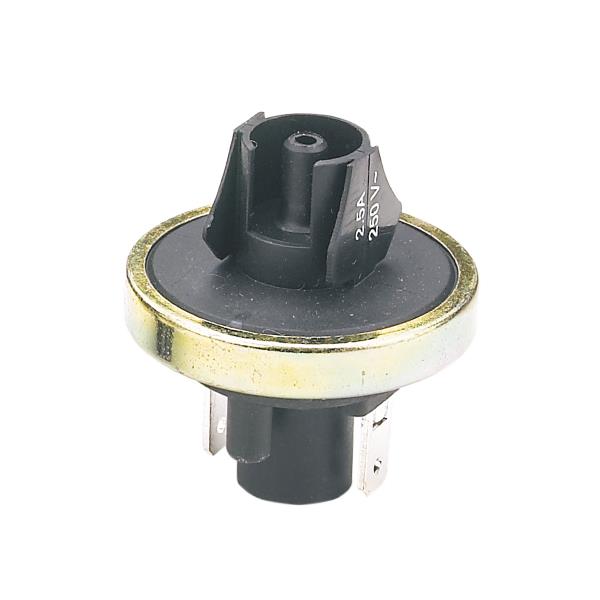

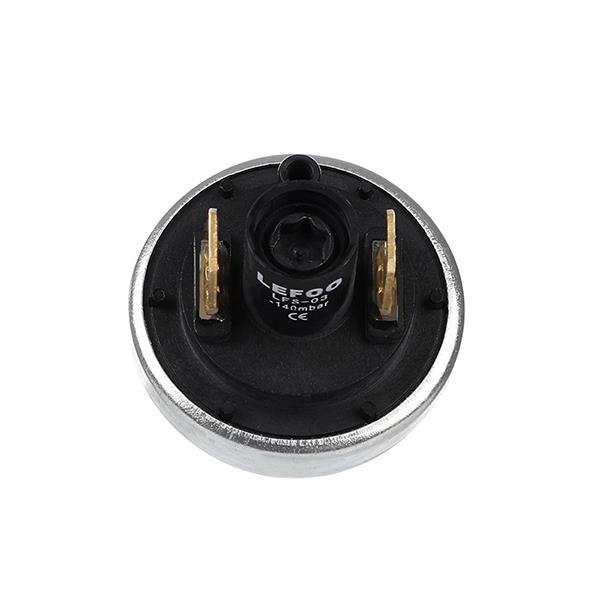

LFS-03系列壓力開關作為壓力系統控制部件性能穩定、可靠，可用于檢測正壓或負壓而幾乎無任何滯后。獨特的插片式連接端子設計使開關具有耐強電流及快速安裝的功能。
LFS-03訂貨編號
LFS-03 0 0 0 - V90
A B C E 以mbar 為單位的壓力設定點
A接處部件
B接口尺寸
C 接 線
E壓力設定點
0=黃銅鍍銀
0=4mm直插管
0=不帶接線
y90=負壓90mbar
G=黃銅鍍金
可選G1/8、NPT1/8
Wxx=接線長度
P90=正壓90mbar
/
M10×1外螺紋接口
單為英寸
/
/
/
如：W10=10英寸接線
/
/
/
端子可按客戶要求提供
技術參數
型號 LFS-03
介質
非腐蝕性氣體，無凝結水
電氣功能
單極控制(常開或常閉)
額定電流、電壓
250mA,250V(Pmax:2.5bar)
環境溫度
-10℃~+90℃
電氣連接
4.8mm×0.8mm直插端子或6.3mm×0.8mm直插端子
壓力范圍
正壓：15~2000mbar;負壓： -15~-800mbar
最大工作壓力
2500mbar
接口形式
外徑4mm;可選M10×1、G1/8或1/8NPT外螺紋
