概 述

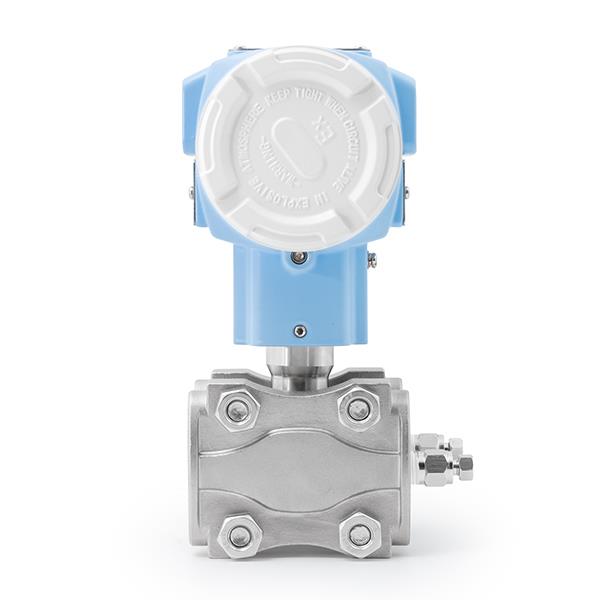

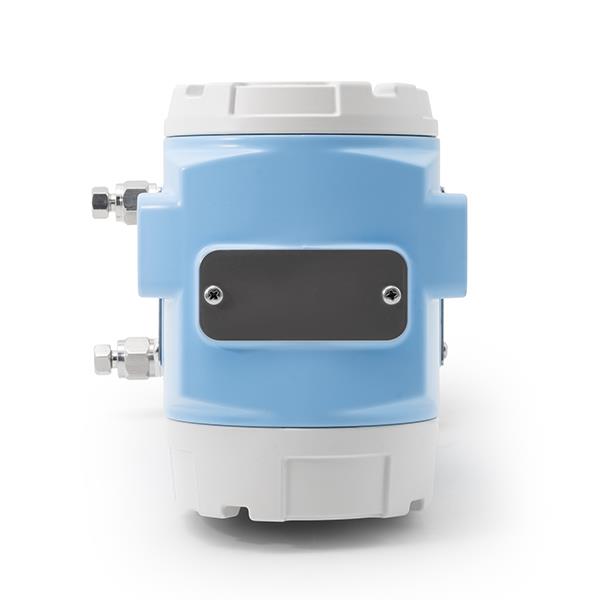

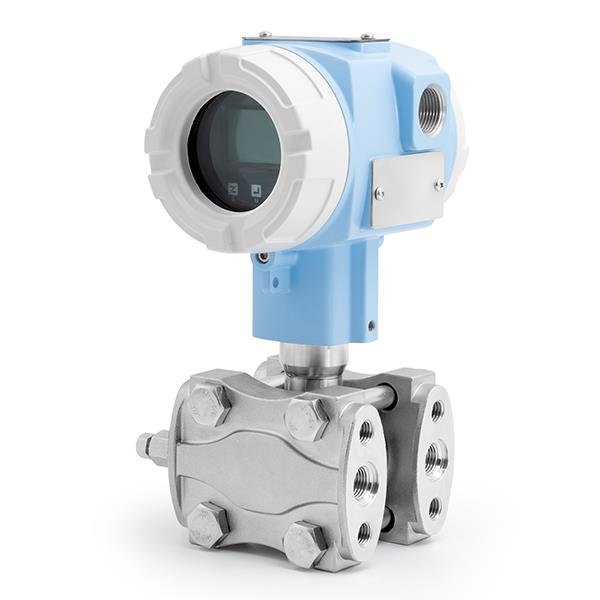

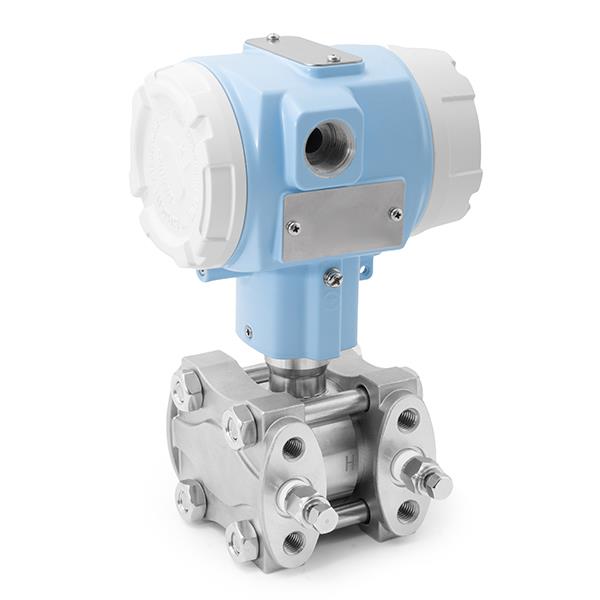

LFT710系列差壓變送器采用德國先進的MEMS技術制成的單晶硅傳感器芯片、內置溫度補償元件?？稍诖蠓秶鷥?nèi)的靜壓和溫度變化下提供極高的測量精度和長期穩定性。用于測量液體、氣體或蒸汽的液位、密度、壓力。廣泛應用于工業過程控制、自動化制造、航空航天、汽車與船舶、石油石化、電子電力、醫療衛生等眾多領域。LFT-710能準確的測量差壓，并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通用手操器、組態軟件、以及手機APP遠程操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。
技術參數
量程
6KPa、40KPa、250KPa、1MPa、3MPa
過載壓力
單邊過載壓力為16MPa
靜壓
10MPa、16MPa、25MPa
精度
±0.075%F.S
年穩定度
±0.2%量程上限
工作溫度
-20~70℃帶顯示
存儲溫度
-40～85℃
被測介質
氣體、液體
膜片材質
316L、哈式合金C、鉭
電氣性能
二線制
四線制
輸出方式
4~20mA
4~20mA+HART
RS485
供電電源
12~36VDC
12~36VDC
12~36VDC
電氣接口
M20*1.5防水出線、NPT1/2防水出線
外殼防護等級
IP65
過程接頭
容室法蘭上NPT1/4內螺紋、M20*1.5外螺紋及后部焊接引壓管、NPT1/2內螺紋
壓力形式
差壓D
認證項目
ExdlICT6、CE認證
選型說明
型號和規格代碼表
提供快速貨期
差壓變送器選型LFT710-DP
1
量程
B
0-200Pa~6kPa(0-20~600mmH2O)/(0-2~60mbar)
※
C
0-400Pa~40kPa(0-40~4000mmH2O)/(0-4~400mbar)
※
D
0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
※
E
0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar
※
F
0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar
※
2
膜片材質
S
316L
※
H
哈氏合金C
T
鉭
3
填充液
D
硅油
※
4
電器接口
1
M20*1.5內螺紋，PVC
※
2
M20*1.5內螺紋，不銹鋼
※
3
1/2NPT內螺紋，PVC
4
1/2NPT內螺紋，不銹鋼
5
輸出方式
N
4~20mA
※
J
4~20mA+HART
※
F
RS485
※
6
過程接頭
N
無過程接頭(容室法蘭上的NPT1/4內螺紋)
※
A
帶引壓接頭：M20*1.5外螺紋及后部焊接引壓管
※
B
帶”腰”字型接頭：NPT1/2內螺紋
△
7
密封圈材質
N
NBR
※
D
FKM
※
EPDM
※
8
安裝支架
B1
板裝彎支架(碳鋼
※
B2
管裝彎支架(碳鋼
△
B3
管裝平支架(碳鋼)
△
B5
板裝彎支架(不銹鋼)
△
B6
管裝彎支架(不銹鋼
△
B7
管裝平支架(不銹鋼
△
N
無支架
※
9
防爆處理
N
普通型
※
D
隔爆ExdIICT6
10
顯示
M5
帶顯示
※
N
無顯示
※
N 連接件材質316L
K
脫脂洗凈處理
L 懸掛式位號牌
H 防雷保護(耐瞬變電壓)
E 英文銘牌
V3
三閥組
V5
五閥組
LFT710-DP
C
S
D
1
J
A
D
B1
D
M5
※代表供貨速度快，沒有※代表供貨時間較長，△代表需要定制
·典型精度：±0.075%量程上限
·年穩定性：±0.2%量程上限
1)調量程的參考精度
|
包括從零點開始的線性、回差和重復性 |
|||
|
線性輸出精度 |
Td≤10 |
±0.075% |
標稱量程： 6kPa、40kPa、 250kPa、1MPa、 3MPa、10MPa |
|
10 |
±0.0075TD% |
||
|
注：TD(Turn down)為量程比 當|URV|≥|LRV|時，TD=URL/|URV 當|URV|≤|LRV|時，TD=URL/|LRV| |
|||
2)靜壓影響
|
零點影響 |
±0.15TD%量程上限/10MPa |
|
滿量程影響 |
±0.2TD%量程上限/10MPa |
3)部分量程環境溫度影響
6Kpa以下量程常溫范圍內精度0.075%,-20~70℃全溫度范圍精度0.15%
4)電源影響
供電電壓在12～36VDC內變化，零點和量程的變化不超過±0.005%量程上限/V,可忽略不計。
1)量程和范圍
量程/上下限
kPa
量程比TD
B
量程
0.2～6
1～30
上下限
-6～6
C
量程
0.4～40
1～100
上下限
-40～40
D
量程
2.5～250
1～100
上下限
-250～250
E
量程
20～1000
1～100
上下限
-500～1000
F
量程
30～3000
1～100
上下限
-500～3000
2)量程選擇
在上下限范圍內，可以在允許范圍內調整TD值來選擇量程。比如上下限為-40~40kPa,此時選擇調整TD值為10,選擇輸出0～4kPa或者-4~4kPa。為保證精度，TD值應該盡可能小，一般在10以內，太大會影響精度。
3)零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程。
4)安裝位置影響
任意位置安裝，最大不超過150Pa,可通過清零操作校正
5)輸出
信號
類型
輸出方式
4～20mA
線性
二線制
4~20mA+HART
線性
二線制
RS485
線性
四線制
6)報警電流
低報模式(最小):3.8mA
高報模式(最大):20.8 mA
不報模式(保持):保持故障前的有效電流值報警電流標準設置：高報模式
7)響應時間
·總阻尼常數時間：等于電子線路部件和傳感膜盒阻尼時間常數之和
·電子線路部件阻尼時間：0-60S范圍可調
·傳感膜盒阻尼時間：≤0.2S
·斷電后上電啟動時間：≤5S
·數據恢復至正常使用時間；≤2S
8)環境溫度
項 目
操作條件
使用環境溫度范圍
-20～70℃帶顯示
儲存環境溫度范圍
-40～85℃
測量介質溫度范圍
充硅油傳感器： -40~120℃
使用環境濕度范圍
5-100%RH@40℃
防護等級
IP65
危險場合
Exd||CT6
