概 述

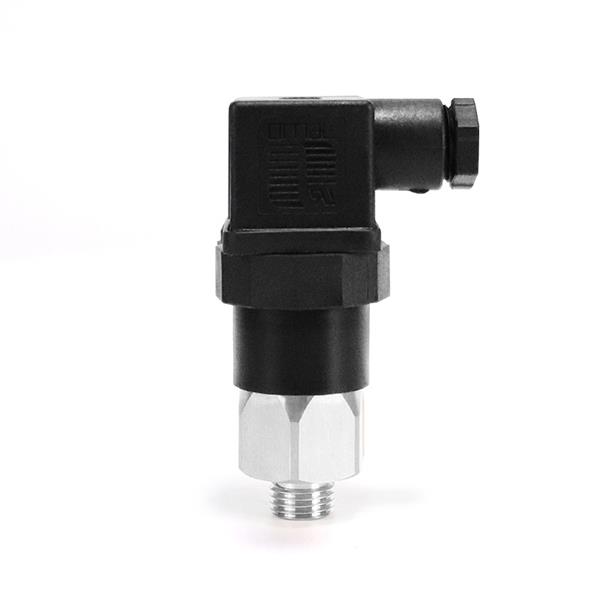

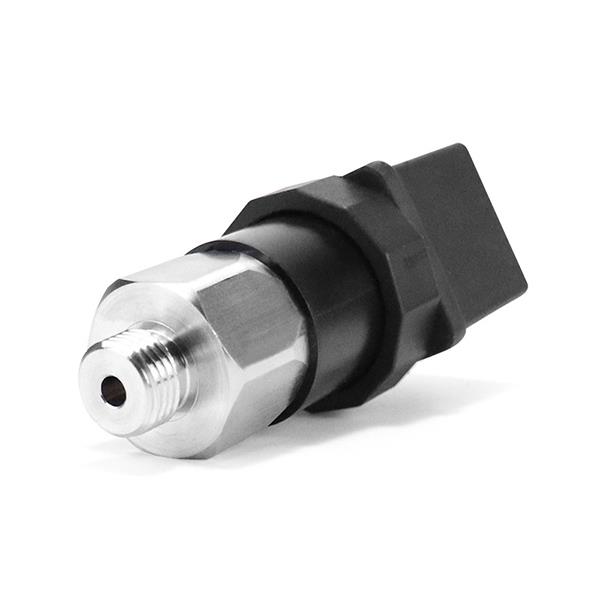

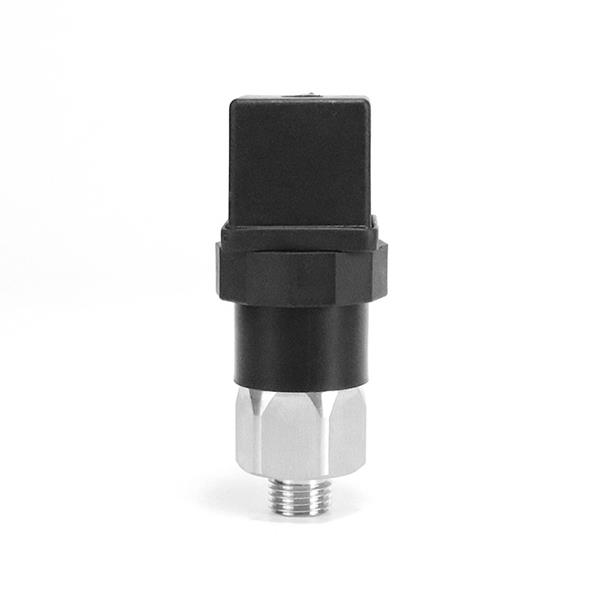

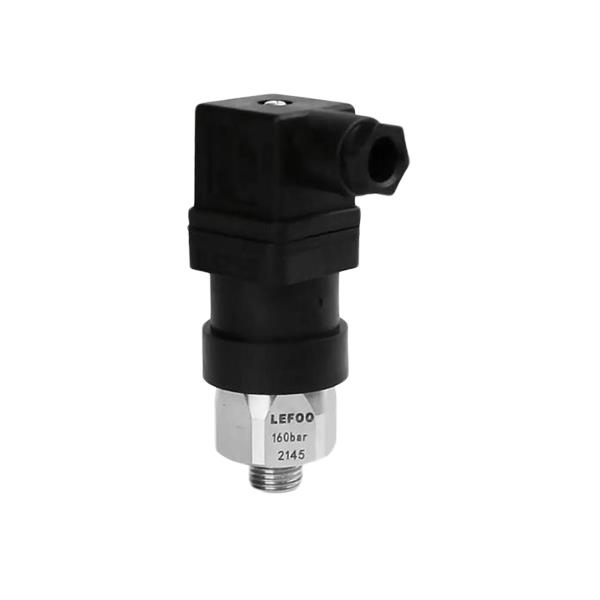

LF727膜片式壓力開關在工業和汽車領域，通常會為設備設定某壓力值，當達到該壓力值時系統將發出電子信號，使機械設備開始工作或者發出提示(如設備發生泄露、發出警報等)。為膜片式壓力開關，安全過壓不超過300 bar,SPDT。
F727訂貨編號
LF727-1 1 1 1 1 1-3bar
A B C D E F
編碼
螺紋(X3)
本體材質
隔膜
接線方式
壓力范圍
精度
壓力方式
1
G1/8外
B 鍍鋅鋼
C NBR
D 插片端子
E 0.3-1.5bar
±0.2bar
F上升
2
A NPT1/8外
不銹鋼
FKM
霍斯曼PG9
1-5bar
±0.3bar
下降
3
M10*1外
黃銅
EPDM
霍斯曼PG11
1-10bar
±0.5bar
4
UNF7/16外
HNBR
灌膠出線
5-20bar
±1bar
5
G1/4外
VMQ
15-50bar(除黃銅)
±2bar
6
NPT1/4外
7
G1/2外
8
G1/4內
9
M12*1.5內
技術參數
本體
鍍鋅鋼/不銹鋼/?銅
電觸點
銀鎘合?
最大電壓
250VAC/42VDC
最大電流
4A
工作溫度范圍
-40℃ --+100℃（根據隔膜不同）
機械工作壽命
10^6次
電氣工作壽命
10^5次
外部污染情況
正常
重復精度
2%
防護等級
接線端? IP00 ,霍斯曼 IP65,灌膠出線 IP67
適用規定
EN 60730- 1
最大工作壓力
鍍鋅鋼 不銹鋼 150bar ?銅 40bar
最大安全壓力
鍍鋅鋼 不銹鋼 300bar ?銅 80bar
重量
~140gr
單位換算：1kgf/cm2=14.2psi 1bar=14.5psi
