概述

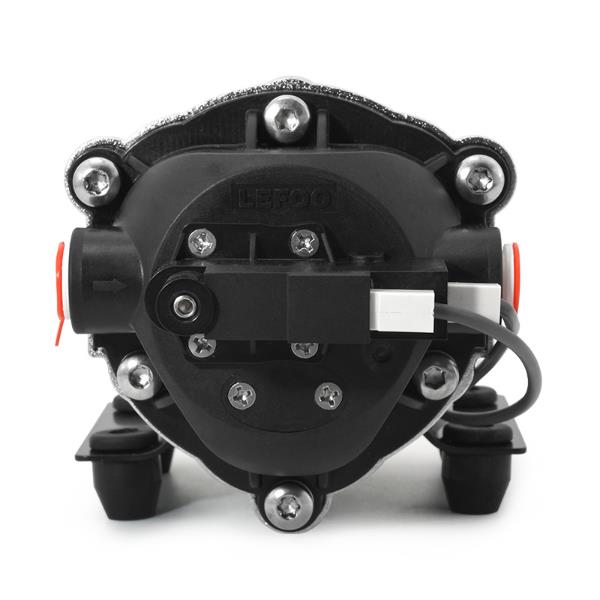

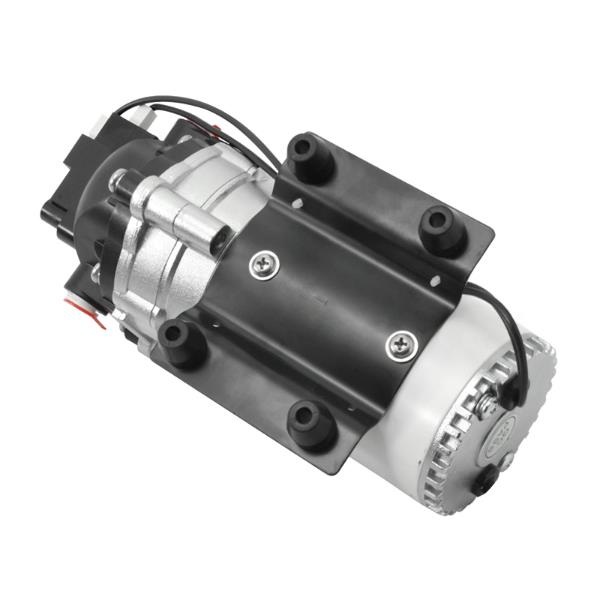

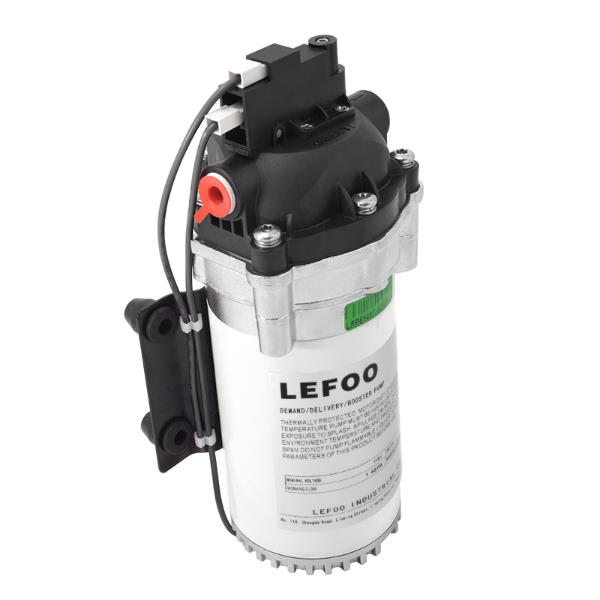

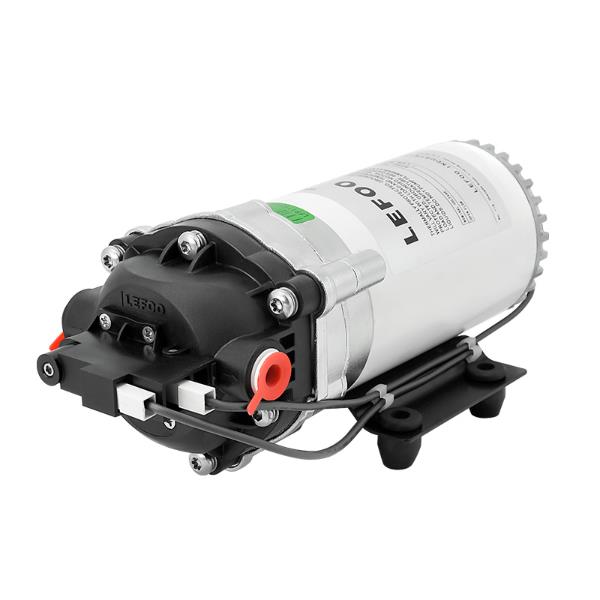

LFP5150T壓力控制泵是隔膜容積泵的一種，隔膜片起到隔離輸送介質與動力端（電機）的密封防護作用，同時隔膜片的規則運動改變工作室容積，從而吸入和排出液體，實現液體的輸送與增壓。泵頭通過閥片設置有微動開關，微動開關與電機端形成串聯作用。當壓力升高時，閥片在壓力作用下形變，觸發微動開關斷電；當壓力降低時，閥片恢復形變，微動開關恢復通電，從而實現自動啟停?？捎糜诜寇嚬┧?，船舶游艇供水，太陽能水泵系統，水龍頭末端增壓，自動灌裝設備，液體自動售賣機，設備水循環冷卻，凈水和飲水，農用噴霧系統，高壓清洗系統等。
|
出水壓力/PSI |
流量/GPM ±10000Pa |
流量/LPM |
電流/A |
|
0 |
1.50 |
5.68 |
0.609 |
|
10 |
1.48 |
5.6 |
0.635 |
|
20 |
4.46 |
5.53 |
0.671 |
|
30 |
4.42 |
5.38 |
0.713 |
|
40 |
1.38 |
5.23 |
0.771 |
|
50 |
1.32 |
5.01 |
0.8 |
|
60 |
1.27 |
4.79 |
0.891 |
|
70 |
1.19 |
4.52 |
0.97 |
斷開壓力控制點選型表
|
產品型號 |
額定電壓 |
進水壓力 |
工作流量 |
工作電流 |
自吸高度 |
斷開壓力 |
最大電流 |
接口 |
|
LFP5150T-30070 |
115V DC
|
OPSI
|
1.50GPM |
≤7.2A |
≥2米 |
70PSI |
≤1.1A |
3/8” 側向快插 NPT/8 螺紋
|
|
LFP5150T-30060 |
60PSI |
≤1.0A |
||||||
|
LFP5150T-30050 |
50PSI |
≤0.93A |
||||||
|
LFP5150T-30040 |
40PSI |
≤0.87A |
||||||
|
LFP5150T-30030 |
30PSI |
≤0.81A |
