概 述
LFH30高精度溫濕度變送器的敏感元件采用進口高分子薄膜濕敏電容和PT1000溫敏電阻，特殊的透氣鍍膜及SMD注塑封裝工藝可以保證探頭在灰塵、鹽霧污染和高濕結露環境下的長期穩定性。采用成熟的濕度、溫度測量技術對其進行校準，保證每個產品的精度。適合應用于高標準智能建筑，孵化室，工業除濕機等領域。
技術參數
（1）相對濕度
傳感器
濕敏電容
量程
0%~100%RH
輸出
輸出：RS485/Modbus,0~10VDC,4~20mA可選
精度
±2%@ 20℃ & 20~80%RH
響應時間
≤10s(20℃，慢流速空氣)
（2）相對溫度
傳感器
PT1000或被動熱電阻，見選型表
量程
0~50℃，-20~60℃等
輸出
4~20mA，0~10VDC，RS485/Modbus可選
熱電阻
見選型表和熱電阻分度表
精度
PT1000: ±0.2℃@20℃ 被動熱電阻:典型 ±0.2~0.4℃@25℃，見選型表
電源
485型9~35VDC/24VAC±20%
電壓型 12~35VDC/24VAC±20%
電流型 12V + RL * 20mA < UV < 35VDC
輸出負載
≤500Ω(電流型)，≥2KΩ(電壓型)
顯示
可選LCD顯示，帶單位顯示和背光（4~20mA不帶背光）
外殼材料
PC外殼、PC探頭和高分子過濾器（可選不銹鋼探桿、燒結/不銹鋼絲網過濾器）
工作環境
-20~60℃,5%-95%RH(非冷凝)
防護等級
IP65
選型說明
代號及說明
備注
LFH301-

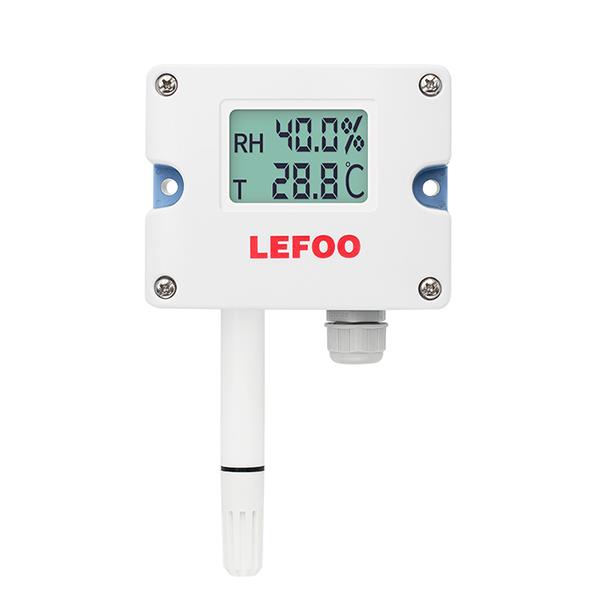

壁掛型溫濕度變送器
型號
LFH302-

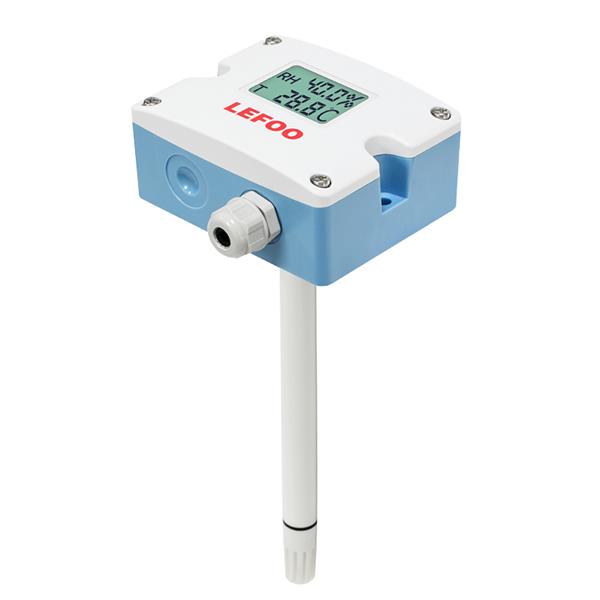

風管型溫濕度變送器
LFH303-

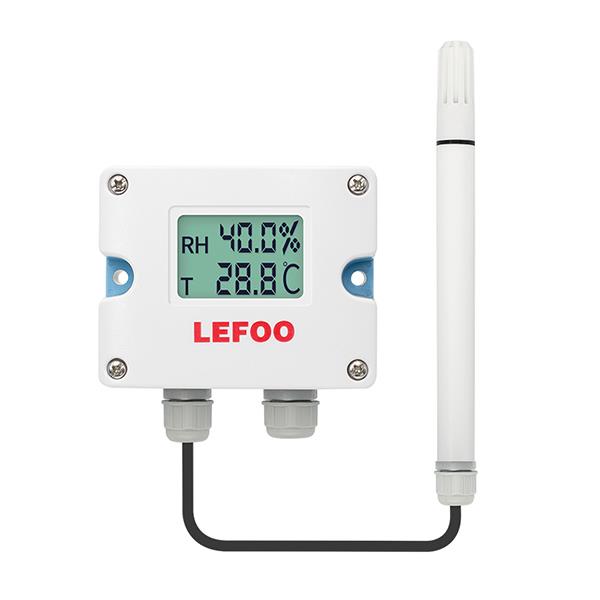

分體型溫濕度變送器
2
±2%RH(0.2℃)
精度范圍
V10
0~10VDC(三線)
濕度輸出
A4
4~20mA(二線)
RS
RS485/Modbus
V10
0~10VDC(三線)
0
PT1000,±0.2℃@0℃
溫度輸出
A4
4~20mA(二線)
1
PT100,±0.2℃@0℃
門
RS485/Modbus
2
NTC20K,±0.4℃@25℃
6
NTC10K,±0.4℃@25℃
0
無
溫度量程
1
0～50℃
2
-20~60℃
8
其它(客戶指定)
0
無
顯示
1
LCD顯示
LFH301- 2 A4 A4 1
選型舉例

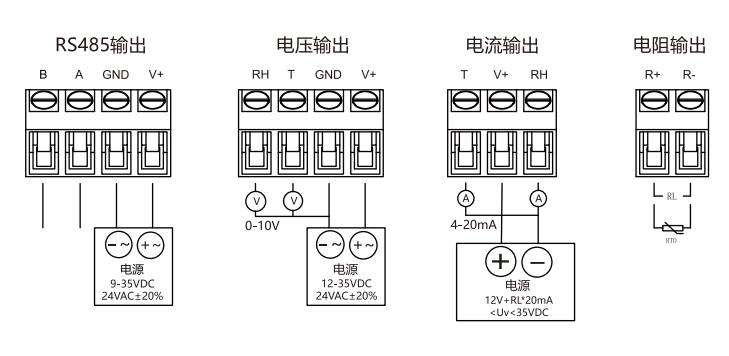

1、接線說明
2、安裝說明

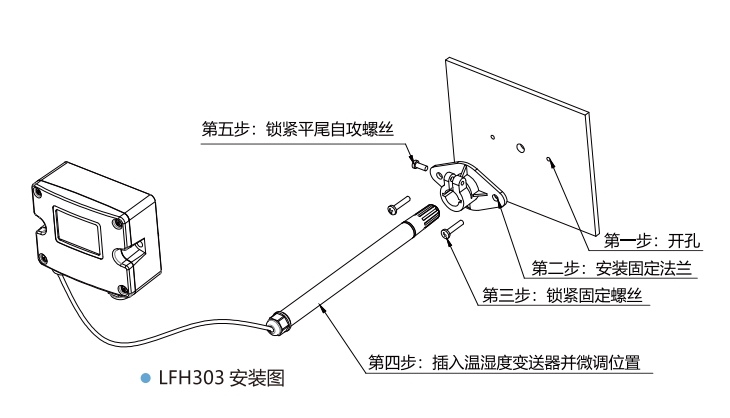

1.H302建議使用法蘭附件安裝，插入深度可調節。用二個螺絲固定安裝法蘭在風管上，法蘭上的螺絲可以鎖緊插入的探頭。風管開孔為φ15.1mm。探頭安裝完畢后要對風管做好密封，以免漏氣。
2.H301/303掛墻安裝時應垂直，并注意探頭朝下。安裝位置應遠離影響測量的因素，如冷、熱源等，并應避免陽光直射或雨淋，必要應另行安裝遮陽板或防雨罩。在安裝平面處按照安裝圖的開孔尺寸(見左圖)開2個固定孔，再用2顆螺絲固定底盒。H103探頭管安裝描述與H102使用法蘭安裝相同。
3.打開上蓋，通過防水接頭將電源線及信號線接入底盒內，根據接線圖完成接線，并將上蓋安裝回原樣。要注意防水接頭與底盒的密封(有密封圈),和上蓋與底盒的密封(有密封圈),以使整體防護等級達到IP65。
一、注意事項
1.避免靠近熱源、冷源、或直接處于陽光下。
2.不宜在油污、有機溶劑及腐蝕性氣體的環境中使用。3.處于粉塵等環境中時，必須對探頭過濾膜進行定期清洗。
4.長期不用時請放置在干燥環境中保存。
二、常見問題分析與處理
